EXFO AXS-110全光纤手持式OTDR测试仪

发布时间: 2015-04-20 14:14 来源: 福欣智能 浏览次数: 192 次 字号:
EXFO AXS-110全光纤手持式OTDR测试仪

相关介绍

EXFO AXS-110全光纤手持式OTDR测试仪

产品描述 相关产品 在线咨询

深圳福欣智能点评:EXFO的AXS-110光纤测试仪是一款功能强大的手持式OTDR设备,集成了PM/VFL,用于LAN/WAN和数据中心,可配置单模和多模波长。

AXS-110-1HR

EXFO AXS-110应用环境:

  • FTTx/MDU PON网络测试
  • LAN/WAN测试
  • 专网测试

EXFO AXS-110主要功能:

  • 事件盲区:0.8 m
  • 波长:850/1300/1310/1550 nm
  • 动态范围:最高32 dB
  • 电池续航时间:8小时
  • 支持:兼容SPSB-EF外接注入调节器 ,从而消除了多模不确定性

EXFO AXS-110全光纤手持式OTDR设备:LAN/WAN测试解决方案

轻松实现事件的定位和鉴定

EXFO的AXS-110全光纤OTDR能助您提高机房内应用的工作效率。其事件盲区优异,仅为0.8米,可以轻松定位和鉴定发射器与中心局光纤、接入网和FTTH网络应用之间(事件间距往往很小)的所有事件。

多模和单模灵活性

AXS-110结合了单模和多模功能,是进行驻地网/专网/企业网测试的理想之选。无论是测试驻地网内的多模光纤,抑或是测试驻地网之间的单模光纤,全都可以用单个OTDR设备来完成,从而最大程度提高投资回报。

端对端PON鉴定

利用AXS-110,便可对穿通高端口数的分光器(甚至1×64分光器)进行测试,是无源光网络(PON)测试的理想之选。主要优点:

  • 驻地网第2层认证的理想工具
  • 符合诸如TIA 568c和IEEE 802.3ah之类行业标准的通过/未通过功能
  • 拥有手持式OTDR行业内较高的动态范围
  • 可选功率计,可在连续光源模式下使用内置OTDR激光器交叉检查总损耗

AXS-110有两种型号可供选择:

  • AXS-110 OTDR
    该型号为企业网、校园网和接入网结合了单模和多模功能,可提供850、1300、1310和1550 nm的波长,动态范围分别为24、25、32和30 dB。
  • AXS-110多模OTDR
    该型号针对50和62.5 μm多模光纤的企业网测试进行了优化,提供850和1300 nm的波长,动态范围分别为24和25 dB。

主要特点:

  • FasTrace 功能:单键测试,具有良好的用户友好性
  • 8小时续航时间
  • USB端口(与内存条兼容),可轻松传输数据
  • 内存容量大(最多可存储500条结果)
  • 半反射式彩色显示屏,即使在强光下也能清晰地查看结果
  • 高性能自动分析,可更好、更轻松且更快速地进行诊断
  • 自动通过/未通过分析和宏弯定位

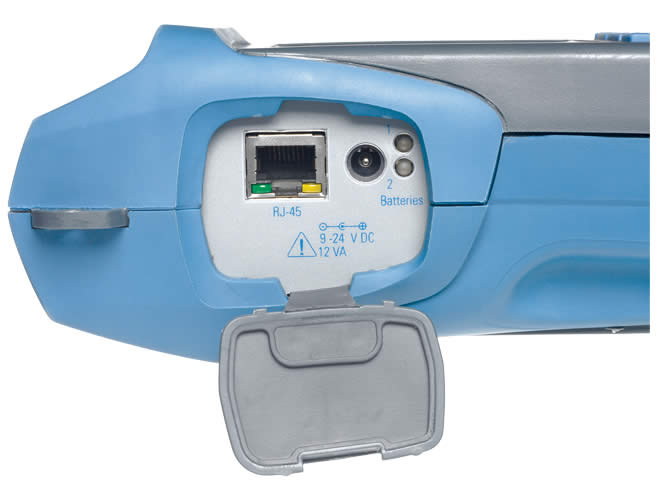

AXS-110-2HR AXS-110-3HR

EXFO AXS-110可选型号:

EXFO AXS-100 手持式OTDR系列可满足所有短距离OTDR测试应用的需求。其拥有卓越的事件盲区和一流的动态范围,有四种型号可供选择,能够更好地满足您的特定OTDR测试需求。

动态范围
AXS-100接入网OTDR专为单模OTDR故障诊断设计(服务中PON故障诊断选件) 1310/1550/1625 nm 29/28/28 dB
AXS-110-SM单模OTDRFTTx/接入网和CATV测试的理想之选 1310/1550 nm 32/30 dB
AXS-110-MM多模OTDR针对50和62.5μm多模光纤的企业网/驻地网专用网测试进行了优化 850/1300 nm 24/25 dB
AXS-110全光纤OTDR为企业网/校园网/接入网结合了单模和多模功能 850/1300/1310/1490/1550/1625 nm 24/25/37/33/35/37 dB

 EXFO AXS-110技术指标:

指标 AXS-100单模 AXS-110全光纤
波长(nm) 1310/1550/1625 850/1300/1310/1490/1550/1625
动态范围(dB) 29/28/28(1310/1550/1625) 24/25/37/33/35/37(850/1300/1310/1490/1550/1625)
脉冲宽度(ns) 10,30,100,275,1000,2500,10 000 多模:5,10,30,100,275,1000单模:5,10,30,100,275,1000,2500,10 000
事件盲区 2.5 0.8
衰减盲区 11/12/12 3.5/4.5/4/4.5/4.5/4.5
线性度 ±0.05dB/dB ±0.03 dB/dB
损耗阈值 0.05 0.01
损耗分辨率 0.01 0.01
采样分辨率 0.16到5 多模:0.08到2.5单模:0.08到5
采样点 30 000 64 000
距离不确定性 ±(1+0.005%×距离+采样分辨率)0.05dB/dB ±(0.75%+0.0025%×距离+采样分辨率)0.05dB/dB
距离范围 0.65到160 多模:0.1到40单模:0.65到260
实时刷新 2 4
存储容量 500迹线 500迹线
测量时间 用户定义 用户定义
稳定的光源输出 -11 多模:-1.5单模:-7.5
可视故障定位仪(选件) 激光,650±10nm1.4mW开束CW的典型输出功率 激光,650±10nm1.4mW开束CW的典型输出功率

EXFO是全球通讯产业中光通信测试、测量与自动化解决方案的领导设计者、制造商。EXFO的九十多项系列产品行销遍布全球70个国家,所服务的客户多达2000多位。

EXFO与其子公司所开发的产品主要针对以下两种市场:便携和监测仪器部主要针对电信运营商及网络服务供应商的物理层(physical-layer)、光层(optical-layer)和协议层(protocol-layer)测试需求所提供的手持式和模块式仪器。例如功能强大的便携式综合测试仪FTB-400。

工业和科学仪器部专为光器件、系统集成商和研发实验室提供一系列高性能仪器、测试系统和自动化制造生产设备。例如领先于业界的高精度PMD测试仪FPMD-5600。EXFO将所有的产品系列组合透过直接和间接销售渠道而推广开发至北美、欧洲、亚洲和其它地区。所有合作往来的客户群均在光纤工业中具有相当的知名度。高达两千多位客户需依赖EXFO测试系统和设备,以确保全球光网络可完美无缺地执行运作。

EXFO公司成立于1985年9月18日。我们最初的产品是面向光纤网络设备的安装与应用测试。这些产品就是今天我们销售的便携式测试仪器部分。这部分产品市场主要面向全球电信运营商及网络服务供应商。这些客户利用便携式测试仪器用于网络的安装,维护及监测。

1996年,EXFO通过广泛的扩充,开始涉足工业科学仪器并专注于全球光系统的研发和光器件生产的制造领域,为科研及工业领域提供高精度、高集成度的测试仪器及测试系统。

2000年EXFO成功地在美国和加拿大上市。

在过去的几年中,EXFO通过一系列的收购加强了竞争方向。在2001年度,收购了两个主要公司来支持我们工业与科学仪器产品部分。我们收购了BURLEIGH INSTRUMENTS INC. (更名为EXFO BURLEIGH PRODUCTS GROUP INC.)延伸到光协议层测试领域。这次收购具有非常高的战略意义。因为他能够使我们将协议层、光层和物理层的测试全部合成到一个单一的测试平台里。FTB-400综合测试系统可以帮助客户在不断变化的市场里增加收入减少运作成本。

同年,EXFO全资收购GNUBI COMMUNICATIONS LP.,使EXFO具备了为业界提供领先的多通道电信和数据测试系统的能力。

EXFO旨在成为全球光通信测试、测量、监测与自动化工业的领导者。
