DTX-1800ES介质测试套件（铜缆和光缆认证测试解决方案）
- 产品介绍
DTX-1800ES介质测试套件（铜缆和光缆认证测试解决方案）是一套专门用来测试铜缆双绞线和单多模光缆的介质测试解决方案。目前，深圳市福欣智能网络科技有限公司销售的福禄克FLUKE DTX-1800ES、DTX-1800MS现货促销中，详情请来电咨询：400-801-9917，0755-82816978，82816976。
DTX-1800ES介质测试套件概述：
DTX-1800ES能够在九秒内完成对 Cat 6双绞线的自动测试。这意味您不仅满足 TIA-568-C 和 ISO 11801：2002 认证要求，而且还能更快地收到结构化布线保证。除了快捷方便外，您还会得到较高的准确度，因为DTX-1800ES 是一款采用以下项目的测试仪：符合标准且以电气为中心的永久性链路测试适配器。此外，DTX-1800ES完全遵照业界的 500 MHz 标准对 10 千兆电缆 性能和外部串扰（ANEXT 和 AFEXT）进行测量，因此是一项不可多得的、真正面向未来的投资。即使在使用中跨电源的情况下，AC Wiremap 也可验证以太网供电服务是否符合 TIA/EIA 标准。目前大约有超过 50,000 台投入使用，因此 DTX-1800ES介质测试套件无疑是业界值得信赖的电缆光缆认证设备。
借助DTX-EFM2和DTX-SFM2光缆测试模块，DTX-1800ES测试仪可以在很短的时间内完成多模光缆和单模光缆的损耗测试，无需专业知识即可完成基本（第 1 级）光纤认证。 DTX-1800ES配套的光缆测试模块提供基本（第1 级）光纤认证解决方案 –损耗、长度和极性测量。根据业界标准验证光纤链路性能。在多个波长上测量光损耗、测量光纤长度以及验证极性。您可以不可思议的速度对两根光纤的两个波长进行双向测试，而且无需交换主装置和远端装置。可互换使用的接头适配器允许参考和测试连接线路，如果该连接满足大多数 SFF（小型）光纤接头的 TIA/ISO 标准。
DTX-1800ES介质测试套件规格：
| 线缆类型 | 屏蔽和非屏蔽双绞线对（STP、FTP、SSTP 和 UTP）LAN 布线：
|
| 标准链路接口适配器 | Cat 6A/EA 级永久链路适配器:
Cat 6A/EA 类信道适配器:
|
| 测试标准 |
|
| 自动测试速度 | 完整的双向 6 类双绞线对链路自动测试在 9 秒之内即可完成 完整的双向 6A 类 ISO/IEC F 级链路自动的测试在22秒之内即可完成 |
| 所支持的测试参数 | （测试参数及测试的频率范围由所选择的测试标准所决定）布线图 长度 传输延迟 延迟时差 直流环路阻抗 插入损耗（衰减） 回波损耗（RL）、远端回波损耗 近端串扰、远端近端串扰 衰减串扰比（ACR-N）、远端衰减串扰比 ACR-F（ELFEXT）、远端 ACR-F 综合 ACR-F（ELFEXT）、远端综合 ACR-F 综合近端串扰、远端综合近端串扰 综合 ACR-N、远端综合 ACR-N 综合外部近端串扰（PS ANEXT） 综合外部衰减远端串扰比（PS AACR-F） |
| 线缆音频发生器 | 产生可被例如IntelliTone 探头等音频探头检测到的音频。在所有线对上产生音频。所有线对频率范围：音频的频率范围：440 Hz 至 831 Hz |
| 显示屏 | 对角线长 3.7 英寸（9.4 厘米），宽 240 点，高 320 点，伪彩，带背景灯的透射型 LCD。 |
| 输入保护 | 能经受持续的电话电压和 100 mA 的过流。偶尔的 ISDN 过压不会造成仪器损坏 |
| 箱包 | 由减震材料包覆成型的耐冲击性塑料箱 |
| 体积 | 主机与智能远端：8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），额定 |
| 重量 | 2.4 磅（1.1 千克），标称（无适配器或模块） |
| 操作温度 | 32°F 至 104°F（0°C 至 40°C） |
| 贮存温度 | -4°F 至 104°F（-20°C 至 60°C） |
| 工作相对湿度（% RH 无冷凝） | 32°F 至 95 °F (0°C 至 35°C): 0 % 至 90 % 95°F 至 113°F (35°C 至 45°C): 0 % 至 70 % |
| 振动 | 随机，2 g，5 Hz -500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
| 安全 | CSA C22.2 No. 1,010.1：1992 EN 61010-1 第 1 版修订 1，2 |
| 污染等级 | IEC 60664 中描述的 2 级污染，遵守 IEC 60950 “信息技术设备安全性，1999” 标准 |
| 海拔 | 工作时：4000 米；贮存时：12000 米 |
| EMC | EN 61326-1 |
| 电源 | 主机与远端：锂离子电池组，7.4 V, 4000 mAh
|
| 所支持的语言 | 英国、法国、德国、西班牙、葡萄牙、意大利、日语、简体中文、繁体中文、韩语、俄语、捷克语、波兰语、瑞典语、匈牙利语。 |
| 校验 | 维修中心校验周期为一年 |
| 性能规格 | 注：所有对双绞线布线测试的技术指标都适用于 100 Ω 电缆。 |
| 基线精度 | 超过 IEC 61935-1/Ed. 标准要求的 IV 级精度3。 |
| 6A 类/ EA级链路测试模式（向下兼容） | DTX 电缆分析仪远超过 ANSI/TIA-1152 和 IEC 61935-1/Ed. 3 标准要求的 III 级精度 |
| F 级链路测试模式 | DTX-1800 达到或超过 IEC 61935-1/Ed. 标准要求的 IV 级精度3。 |
| 双绞线对布线长度 | （长度指标不包含电缆 NVP 值的不确定性） |
| 参数 | 单端测试 双端测试（主测试仪和远端测试仪） |
| 范围 | 单端测试：800 米（2600 英尺） 双端测试（主测试仪和远端测试仪）：150 米（490 英尺） |
| 分辨率 | 单端测试：0.1 米或 1 英尺 双端测试（主测试仪和远端测试仪）：0.1 米或 1 英尺 |
| 精度 | 单端测试：± （1 米 4%） 双端测试（主测试仪和远端测试仪）：± （1 米 4%） |
| 延迟时差 | |
| 参数 | 双绞线对布线 |
| 范围 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流环路电阻测试 | |
| 参数 | 双绞线对布线 |
| 范围 | 0 Ω 至 530 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 过载恢复时间 | 过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。 |
| 光学规格 (23ºC) | |
| 输入（仪表）接头 | 产品标配的可拆卸 SC 适配器。可选的可拆卸适配器：LC、ST 和 FC |
| 输出（光源）接头 | 固定 SC 适配器 |
| 光源类型和额定波长 | |
| 光源功率 | DTX-MFM2：≥ -20 dBm，DTX-SFM2：≥ -7 dBm |
| 长度测量 | DTX-MFM2：≤ 5,000 m，62.5 或 50 μm 光纤 DTX-EFM2：≤ 5,000 m，62.5 或 50 μm 光纤 DTX-SFM2：≤ 10,000m，9 μm 单模光纤 |
| 功率计类型 | InGaAs 检测器 |
| 功率测量范围 | 0 至 -60 dBm（1310 nm 和 1550 nm） 0至 -52 dBm（850 nm） |
| 带 EF-TRC* 的 DTX-EFM2 启动条件 | 环型通量符合 TIA 526-14-B、ISO/IEC 14763-3和 IEC 61280-4-1 标准 |
| VFL 规格 (23ºC) | |
| 激光类型和额定波长 | Class II CDRH，650 nm |
| 输出模式 | 连续波和闪烁模式 |
| 接头适配器 | 2.5 mm 通用 |
| 环境规格 | |
| 工作温度 | 0°C 至 40°C |
| 贮存温度 | -20°C 至 60°C |
| 安全 | CE、CSA、EN 61010-1 |
| 一般规格 | |
| 标称尺寸（高 x 宽 x 长） | 4.2″ x 3.0″ x 1.1″ (106 mm x 76 mm x 28 mm) |
| 标称重量 | 0.31 磅（0.14 千克） |
*附注：
1) EF-TRC 输出
2) EF 测量设备之间可能存在差异，但 EF 合规性的置信因数可能为 95%

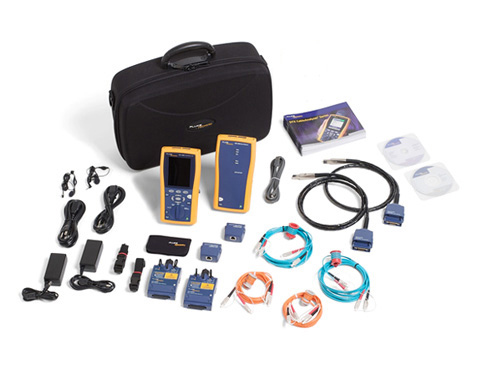

DTX-1800ES介质测试套件配置：
| 型号/名称 | 说明 |
| DTX-1800ES | 带环型通量多模和单模光纤模块的 DTX-1800：包括DTX-1800 CableAnalyzer；2 DTX-EFM2 多模光纤模块；2 DTX-SFM2 单模光纤模块；2 符合多模环型通量的测试参考线 (EF-TRC)；2 单模测试参考线 (SM-TRC)；2 SC/SC 单工适配器；便携箱；以及用户手册 |
