FTK1450/FTK1475/FTK1375光纤光纤检验工具包(SimpliFiber Pro光功率计和光纤测试仪)

当今的高带宽驻地网络对可靠光纤基础设施的信赖性很强。为了最大程度减少网络停机时间,对光纤布线的适当安装和维护尤为必要。无论是否需要基本光纤检验功能、高级故障排除和检测或记录损耗和功率测量,SimpliFiber Pro Optical Power Meter and Fiber Test Kits 都是能满足您需要的光纤仪器。 SimpliFiber Pro 光功率计和光纤测试工具包中包括了光纤布线系统检验和故障诊断、损耗和功率等级测量,以及连接器端面检测和清洁所需的所有工具。除了诸如 CheckActive™、 FindFiber™ 和最小/最大功能之外,更换到流行的 SimpliFiber ...
FTK1450/FTK1475/FTK1375光纤光纤检验工具包(SimpliFiber Pro光功率计和光纤测试仪)
  • 产品介绍
  • 产品规格
  • 型号配件
  • 产品手册

当今的高带宽驻地网络对可靠光纤基础设施的信赖性很强。为了最大程度减少网络停机时间,对光纤布线的适当安装和维护尤为必要。无论是否需要基本光纤检验功能、高级故障排除和检测或记录损耗和功率测量,SimpliFiber Pro Optical Power Meter and Fiber Test Kits 都是能满足您需要的光纤仪器。

SimpliFiber Pro 光功率计和光纤测试工具包中包括了光纤布线系统检验和故障诊断、损耗和功率等级测量,以及连接器端面检测和清洁所需的所有工具。除了诸如 CheckActive™、 FindFiber™ 和最小/最大功能之外,更换到流行的 SimpliFiber 系列,这些新一代的光纤损耗测试工具包具备行业领先功能,例如:双波长测试和自动波长检测。这些功能不仅技术先进,而且简单易用,可以减少测试时间,同时,SimpliFiber Pro 确实是市场上比较好的一款光纤测试工具包。

FTK1450/FTK1475/FTK1375光纤光纤检验工具包产品特性:

SimpliFiber Pro Kit 有哪些配置套件?

不管您需要的是基本的光纤检验功能、高级线缆故障诊断和检测,还是损失与功率测量记录,SimpliFiber Pro光损失测试工具包为您提供的坚固高质量工具都可满足您的光纤测试需求。

完整的单模多模+FI-500光纤视频显微镜 光纤检验工具包 (FTK1475NEW!

完整的光纤检验工具包适用于,使用多模和单模光纤来安装和维护驻地网络的承包商和网络技术人员。使用该工具包,可以以 850、1300、1310、 和 1550 nm 检验光纤损耗和功率等级、检测光纤端面,并对电缆故障、连接器问题和极性问题进行定位。工具包包含 FI-500 FiberInspector Micro。

完整的光纤检验工具包 (FTK1450)(已经停产)

完整的光纤检验工具包适用于,使用多模和单模光纤来安装和维护驻地网络的承包商和网络技术人员。使用该工具包,可以以 850、1300、1310、 和 1550 nm 检验光纤损耗和功率等级、检测光纤端面,并对电缆故障、连接器问题和极性问题进行定位。工具包组合提供了一系列的检测选件。

全功能检查和多模检验工具包(FTK1375NEW!

全功能检测和多模检验工具包适用于,安装和维护多模驻地网络的承包商和网络技术人员。使用这些工具包,可以以 850 和 1300 nm 检验光纤损耗和功率等级,以及对电缆故障、连接器问题和极性问题进行定位。工具包包含 FI-500 FiberInspector Micro。

全功能检测和多模检验工具包(FTK1300 和 FTK1350)

全功能检测和多模检验工具包适用于,安装和维护多模驻地网络的承包商和网络技术人员。使用这些工具包,可以以 850 和 1300 nm 检验光纤损耗和功率等级,以及对电缆故障、连接器问题和极性问题进行定位。工具包组合提供了一系列的检测选件。

基本检验工具包 (FTK1000-MM 和 FTK2000-SM)

基本检验工具包是一款很好的入门套件,适用于安装和维护光纤链路的承包商和网络技术人员。它可以在单模或多模配置中使用,以 850 和 1300 nm 或 1310 和 1550 nm 快速检验光纤损耗和功率等级。如果需要,请添加附加源、显微镜和 VFL 选件。

铜和光纤技术人员工具包 (CIQ-FTKSFP)

深圳福欣智能推荐的铜和光纤技术人员工具包中包括了 CableIQ (CIQ-KIT) 和 SimpliFiber Pro 基本检验工具包 (FTK1000),可提供强大的工具组合,以帮助您熟练地管理网络,保持网络平稳、经济地运行。这些工具均可以从工具包中直接操作,简单易用,从快速故障排除、合格布线链路带宽到检验光纤功率和损耗,您可以快速地完成所有工作。

光纤检查

确保光纤连接平稳、洁净,我们拥有一系列的解决方案,可针对各种连接器提供适当的工具,轻松检测连接器端面。   FT120 和 FT140 FiberViewer 是用于检测光纤连接器端面的手持式显微镜。这些显微镜可以确保您的端接平整、清洁,可以传输光信号。

FT120 200x FiberViewer 用于检测多模光纤端面。对于单模安装,我们提供了可放大 400 倍的 FT140 FiberViewer。这两种显微镜都包含一个特殊的安全过滤器,可以防止有害的红外线灼伤您的眼睛。

FT500 FiberInspector Mini 是一款方便易用的视频显微镜,可用于内部端口和光纤连接器的端面检测。只需通过隔板适配器插入探头即可检测已安装的光纤连接器,而不必访问接线板的背面。

光纤清洁

除检验、故障排除和检测任务之外,另外一个重要的方面就是光纤清洁 。污垢、灰尘和其它污染物均可防碍到通过光纤进行的高速数据传输。当今的网络对带宽和损耗预算的要求均超过了以往任何时候 。保持所有光纤连接清洁、无污染对于确保网络应用的成功非常重要。

深圳福欣智能推荐的Fiber Optic Cleaning Kits 中包含了,轻松高效清除最顽固污染物所需的好工具。

FI-500 FiberInspector Micro
FI-500 FiberInspector Micro – 包含 4 个端头 (1.25 mm、 2.50 mm,SC、LC)、便携包、可充电电池和通用电源适配器

NFC-KIT-BOX
光纤清洁工具包包括:带棉布的清洁块、五张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签。



NFC-KIT-CASE
光纤清洁工具包包括:带棉布的清洁块、十张带密封清洁区的清洁卡、溶剂笔和 2.5 mm 端口清洁棉签,1.25 mm 端口清洁棉签全部装在一个硬质便携包中。

测试结果管理

LinkWare 的全面数据管理功能:

  • 使用单一的软件管理铜缆和光缆测试结果,支持全线电缆测试仪
  • 它可以为所有电缆测试器使用通用的格式来发送专业、自定义和图形测试报告。
  • 具有配置和打印符合 TIA 606-A 标准的文档的能力
  • 使用新的拖放功能,您可以更方便地管理和组织多个项目。
  • 与主要的 CMS(线缆管理软件)应用程序兼容
  • 借助广受全球用户喜爱的线缆测试管理软件 LinkWare 的简单用户界面和省时功能,提高工作效率

LinkWare 软件可以打印专业的图形化报表,并采用彩色图表来描述所测得的测试参数。可以选择要打印的参数以及图形显示的顺序。也可以用您公司的徽标定制报表。

故障检验和定位

VisiFault可视故障定位器 可验证连通性和极性,发现电缆中的断点和弯曲点,并且能够对连接器和接头中的问题进行定位。VisiFault 散发出红色光束,可以轻易地从远方即可看到。将 VisiFault 连至光纤一端,然后在另一端对光纤进行定位,即使该光纤为电缆或终止架中很多光纤中的一根。执行简单的端到端连通性检查。

VisiFault 可快速发现光纤断点、跳线上的损坏连接器、熔接盘中的缺陷接头以及设备机架及其周围的光纤急弯曲点。该仪器具有两种操作模式:稳定发光的连续波输出模式和便于识别故障位置的闪烁输出模式。

使用集成通用 2.5 mm 适配器,可以轻易连接至 SC、ST、FC 和 FJ 连接器。可选的 1.25 mm 适配器可连接至 LC 和 MU 连接器。使用系索将 VisiFault 附加至带中或便携包中,以便您在需要时可以及时找到它。电池使用寿命长达数小时,包括两节 AA 电池,可以连续使用超过 80 小时。

VisiFault 在抗冲击包中添加了能量吸收皮套,可以承受跌落、冲击和粗暴情况处理。与重型栓端盖一起保护光纤适配器,VisiFault 是要求域应用的 VFL。与其它使用手电筒机构或普通塑料外壳因而非常易损的VFL 不同,它外形小巧、符合人体工学,机械构造上适合现场使用。

独特能力

诸如 CheckActive™、FindFiber™ 和最小/最大之类的省时功能,将 SimpliFiber Pro 塑造成了市场上比较好的光纤测试工具包。

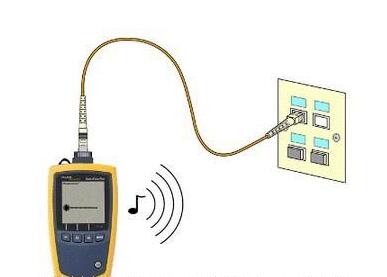

CheckActive™
它是什么?检测是到实时链路或端口时,SimpliFiber Pro 功率计会发出可听音并显示图标。

它如何省时?这项功能可快速确认,链路或端口是否实时。不要求进行功率测量设定。

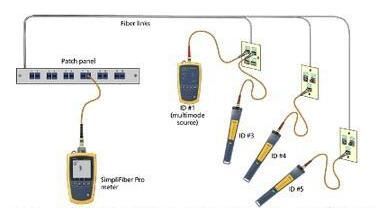

FindFiber™
它是什么?识别线缆铺设并确保极性。

它如何省时?使用这项功能,可通过一位技术人员快速识别电缆布线,确保了电缆映射检验和记录。



极小/最大
它是什么?跟踪测试会议的电源波动。

它如何省时?使用这项功能,可准确识别间歇性的电源波动,避免了不切实际和不精确的猜测。同时,自动跟踪功能的存在,也避免了持续监控的需要。



产品规格

产品规格:

环境规格
操作温度 -10º C 到 50º C
贮存温度 -20º C 到 50º C
工作湿度
  • 95% (10º C 到 35º C) 非冷凝
  • 75% (35º C 到 40º C) 非冷凝
  • 未控制 < 10º C
EMI、RFI 和 EMC 符合标准1

1 符合相关的欧盟指令;符合相关的澳大利亚标准; 由加拿大标准协会列出; 符合 21CFR.1040.10、11 和 EN60825-1,2:2007(1 类,危险等级 1)

光功率计
探测器类型 InGaAs
校准波长 850 nm、1300 nm、1310 nm、1490 nm、1550 nm 和 1625 nm
测量范围
  • +10 到 -52 dBm (850 nm)
  • +10 到 -60 dBm (1300、1310、1490、1550 和 1625 nm)
功率测量线性
  • ±0.2 dB (850 nm)1
  • ±0.1 dB (1300、1310、1490、1550、1625 nm)2
功率测量的不确定性3 ±0.25 dB
显示分辨率,dB 或 dBm 0.01 dB
自动双倍波长切换
功率显示设备 dBm、mW、μW
自动波长检测
数据存储 1000 记录,每条记录包含多个波长
外部接口 USB, 2.0 全速
光纤连接器 可拆卸适配器、SC 适配器用作默认适配器,可选适配器包括 LC 和 ST
显示更新率 每秒读取 1 次
参考 各个波长的独立装置
FindFiber 标识检测
供电要求 2 AA 碱性电池
电池寿命4 > 50 小时(典型)
自动断电 10、20、30 或 60 分钟(可由用户禁用)
低电量警告 是,低电池图标闪烁
大小 (L x W x H) 6.4 英寸 x 3.2 英寸 x 1.5 英寸 (16.5 cm x 8.0.cm x 3.9 cm)
重量 11.5 盎司 (325 克)

1 适用于 850nm、±0.2 dB 适用于 0 至 -45 dBm 的功率、 ±0.25 dB 适用于 < -45 dBm 的功率
2 ±0.1dB 适用于 0 至 -55 dBm 的功率、±0.2 dB 适用于 > 0 dBm 和 < -55 dBm 的功率
3 23°C ±2°C,功率等级 -20dBm,连续波,62.5/125µm 多模波长,9/125µm 1310,1490、1550 和 1625 nm;添加 0.1 dB 用于 1625 nm,
4 用于被测的功率等级 0 dBm 或以下,电池寿命取决于电池的使用条件和电池类型。Fluke Networks 推荐使用碱性电池。

多模光源
发射器类型 LED
中心波长 850 nm、1300 nm
波长准确度
  • 850 nm :+/- 30 nm
  • 1300 nm :+/- 20 nm
谱宽 (FWHM)
  • 850 nm :50 nm(典型)
  • 1300 nm :135 nm(典型)
最小输出功率 850/1300 nm:³  -20 dBm
功率输出稳定性1 ±0.1 dB 超过 8 小时
自动双倍波长切换 是,可以由用户启用/禁用。
光纤输出连接器 固定 SC
FindFiber 代码生成 是,标识 1 时固定。
模式 CW,2 kHz 已调制,自动波长
供电要求 2 AA 碱性电池。
电池寿命2 40 小时(典型)
自动断电 30 分钟(可由用户禁用)
低电量警告 是, LED 闪烁。
大小 (L x W x H) 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量 1.8 盎司 (g)278

1 23° C ± 2° C,5 分钟预热时间之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。

单模光源
发射器类型 1310 nm/1550 nm:双 FP 激光器
1490 nm/1625 nm:双 DFB 激光器
中心波长
  • 1310 nm :±20 nm
  • 1550 nm :±30 nm
  • 1490 nm :±3 nm
  • 1625 nm :±5 nm
波长准确度
  • 1310 nm :+/- 20 nm
  • 1550 nm :+/- 30 nm
谱宽 (RMS)
  • 1310 nm :2 nm(最大)
  • 1550 nm :3 nm(最大)
  • 1490 nm/1625 nm:1 nm(最大)
最小输出功率 1310/1550 nm ≥ -7dBm(典型)
1490 nm/1625 nm:≥ -3 dBm(典型)
功率输出稳定性1 ±0.25 dB 超过 8 小时
自动双倍波长切换 是,可以由用户启用/禁用。
光纤连接器 固定 SC
启动条件 9/125 μm 光纤
FindFiber 代码生成 1310/1550 光源在标识 2 时固定
1490 nm/1625 nm 在标识 3 时固定。
模式 CW,2 kHz 已调制,自动波长
供电要求 2 AA 碱性电池
电池寿命2 30 小时(典型)
自动断电 30 分钟(可由用户启用或禁用)
低电量警告 LED 闪烁。
大小 (L x W x H) 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量 9.8 盎司 (278 克)

1 23° C ± 2° C,5 分钟预热时间之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。

FindFiber 光源规格
发射器类型 激光
光源连接器 固定 SC
FindFiber 代码生成 1 至 8。默认是 3。
通电/低电量指示 LED
供电要求 2 AA 碱性电池
电池寿命 > 80 小时(典型)
自动断电 30 分钟
低电量警告 LED 闪烁。
大小 (L x W x H) 7.1 英寸 x 1.3 英寸 x 1.0 英寸(17.9 厘米 x 3.2 厘米 x2.5 厘米)
重量 4.4 盎司 (g)125
安全 满足 1 级 CDRH

型号配件

型号

型号/名称 说明
SFSINGLEMODE2

SimpliFiber Pro 单模 1490/1625 激光光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。
SFPOWERMETER

SimpliFiber Pro 光功率计;包括 SC 适配器。参见照片

SFMULTIMODESOURCE

SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。
SFSINGLEMODESOURCE

SimpliFiber Pro 单模 1310/1550 激光光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。

套件

型号/名称 说明
FTK2100

单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、两个单模光源(1310/1550 和 1490/1625 nm)、便携包和 SC 电表适配器。请参见图片

CIQ-FTKSFP

铜和光纤技术人员工具包 - 包括 CableIQ (CIQ-KIT) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。 请参见照片

MS2-FTK
铜和光纤基础技术人员工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。请参见照片

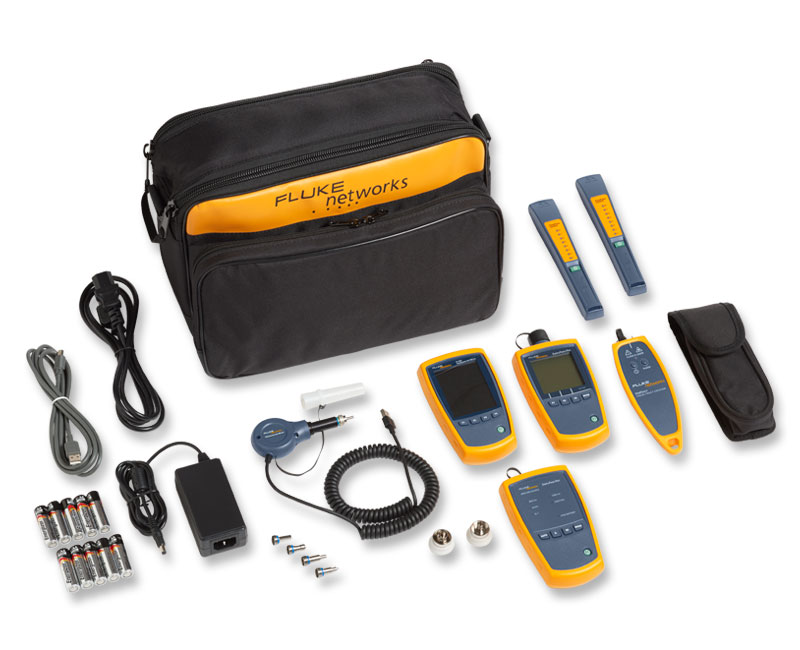

FTK1475

完整的光纤检验工具包(配有 FI-500 FiberInspector Micro)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、1310/1550 单模源、VisiFault VFL、FI-500 FiberInspector、两个 (2) FindFiber 远程标识源和便携包;SC、ST 和 LC 功率计适配器以及 NFC-KIT-BOX 光纤清洁工具包。请参见图片

FTK1450

完整的光纤检验工具包(配有 FT500 FiberInspector Mini)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、1310/1550 单模源、 VisiFault VFL、FT500 FiberInspector Mini、两个 (2) FindFiber 远程标识源和便携包;SC、ST 和 LC 功率计适配器和 NFC-KIT-BOX 光纤清洁工具包。请参见照片(仅美国有售)

FTK1375

多模光纤检验工具包(配有 FI-500 FiberInspector Micro)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FI-500 FiberInspector、FindFiber 远程标识源和便携包;SC、ST 和 LC 功率计适配器。请参见图片

FTK1350

多模光纤检验工具包(配有 FT500 FiberInspector Mini)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT500 FiberInspector Mini、FindFiber 远程标识源和便携包;SC、ST 和 LC 电表适配器。请参见照片(仅美国有售)

FTK1300

多模光纤检验工具包(配有 FT120 FiberViewer)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT120 FiberViewer、FindFiber 远程标识源和便携包;SC、ST 和 LC 电表适配器。请参见图片

FTK1000

多模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、850/1300 多模源、便携包和 SC 电表适配器。请参见图片

FTK2000

单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、1310/1550 单模源、便携包和 SC 电表适配器。请参见图片

 配件
型号/名称 说明
FINDFIBER

一 (1) 个 FindFiber 远程标识源。参见照片

FINDFIBER-6
一套六个 (6) FindFiber 远程标识源
FT500

FiberInspector Mini 视频显微镜 - 包括光纤探头和显示屏、交流电源适配器/电池充电器、探头适配器接头(ST、SC 和通用 2.5mm 跳线接头)以及软携包。(仅美国有售)请参见照片

FT525

FiberInspector Mini 和清洁套件 - 包括 FiberInspector Mini;成套清洁物品(清洁块、十张清洁卡、溶剂笔、2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签)和软携包。(仅美国有售)请参见照片

FT120
光纤显微镜 - 200 倍放大,配 2.5mm 通用适配器
FT140
光纤显微镜 - 400 倍放大,配 2.5mm 通用适配器
NFC-Kit-Box
光纤清洁工具包 - 包括带棉布的清洁块、五张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签。
NFC-Kit-Case

光纤清洁工具包 - 包括带棉布的清洁块、十张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签,全部装在一个耐用的便携包中。参见照片

MRC-50-EFC-SCSC
用于测试 50µm SC 端接光纤 (SC/SC) 的多模环型通量兼容测试参考导线(2m) 套件。
MRC-50-EFC-SCLC

用于测试 50µm LC 端接光纤 (SC/LC) 的多模环型通量兼容测试参考导线(2m) 套件。

MRC-50-EFC-SCFC
用于测试 50µm FC 端接光纤 (SC/FC) 的多模环型通量兼容测试参考导线(2m)套件。
MRC-50-EFC-SCST
用于测试 50µm ST 端接光纤 (SC/ST) 的多模环型通量兼容测试参考导线(2m) 套件。
MRC-625-EFC-SCSC
用于测试 62.5µm SC 端接光纤 (SC/SC) 的多模环型通量兼容测试参考导线(2m) 套件。
MRC-625-EFC-SCLC
用于测试 62.5µm LC 端接光纤 (SC/LC) 的多模环型通量兼容测试参考导线(2m) 套件。
MRC-625-EFC-SCFC
用于测试 62.5µm FC 端接光纤 (SC/FC) 的多模环型通量兼容测试参考导线(2m)套件。
MRC-625-EFC-SCST
用于测试 62.5µm ST 端接光纤 (SC/ST) 的多模环型通量兼容测试参考导线(2m) 套件。
SRC-9-SCSC
用于测试 SC 端接光纤 (SC/SC) 的单模测试参考线 (2m)
SRC-9-SCLC
用于测试 LC 端接光纤 (SC/LC) 的单模测试参考线 (2m)
SRC-9-SCFC
用于测试 FC 端接光纤 (SC/FC) 的单模测试参考线 (2m)
SRC-9-SCST
用于测试 ST 端接光纤 (SC/ST) 的单模测试参考线 (2m)
NFM110

用于 FiberInspector Mini 一套附件尖端(LC、FC 和 1.25mm 通用型) 请参见相片

NFM115

用于 FiberInspector Mini 一套附件尖端(可替换 SC、ST 和 2.5 随附 LC、FC 的通用尖端,以及 1.25mm 通用型) 请参见相片

NFA-SC-SINGLE
SC 可互换适配器
NFA-LC-SINGLE
LC 可互换适配器
NFA-ST-SINGLE
ST 可互换适配器
NFA-FC-SINGLE
FC 可互换适配器
