赛博Psiber WireXpert超万兆线缆认证测试仪(WX4500-FA)
- 产品介绍
革命性的创新之一 – 赛博Psiber WireXpert超万兆线缆认证测试仪 是当前市场上技术比较先进、测试速度比较快的线缆认证测试设备，其高达1600MHz的测试频率可以支持当前布线标准，如TIA/GB CAT5e、CAT6、CAT 6A, CAT 7 等。同时，专利设计的数字化测试组件可提供比同类产品较快的测试速度，可在不到9秒中内完成超六类（CAT6A）线缆测试， 并在15秒钟内完成Class FA 标准测试。 为了使操作者及时了解测试进程，赛博Psiber WireXpert超万兆线缆认证测试仪的主机和副机均采用彩色触摸屏操作界面，无论使用者在主机端还是在远端，都能够及时了解测 试结果，更便于双方沟通和协调。赛博Psiber WireXpert超万兆线缆认证测试仪采用高效能锂电池供电，电量可保证连续八小时的操作。
赛博Psiber WireXpert超万兆线缆认证测试仪系列共有两款产品，分别为标准型WX4500-FA和经济型WX350。WX4500-FA可支持高达1600Mhz测试频率， 可满足当前所有国内和国际高等级标准的认证测试，如ISO Class FA、TIA Cat6A、Cat7，GB Cat7等。经济性WX350可支持TIA或GB CAT6六类布线测试、以及超五类和五类线测试。
WirExpert已通过全球最大线缆厂商美国康普公司和美国西蒙公司的正式认可，并已被列为两家公司可选的布线测试设备。
赛博Psiber WireXpert超万兆线缆认证测试仪主要特点
- 测试频率: 1 MHz 至1600 MHz （WX4500-FA），1Mhz至350Mhz（WX350）
- TIA Level IV 精度

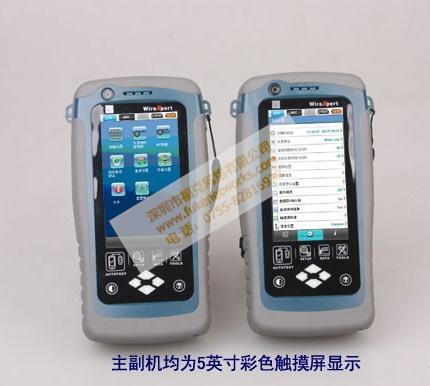

- 主副机5英寸液晶显示屏
- 全触摸屏操作
- 中文操作界面
- 中文语音操作提示
- 可测试参数：衰减、近端串扰、累计功率近端串扰、ACRF、回波损耗、阻抗、接线图、长度、传播延迟和延迟偏移等
- 图文并茂的的测试记录报告
- 高能锂离子电池提供8小时连续工作时间
- 尺寸: 232mm x 126mm x 86.7mm
- 重量: 1.36公斤
操作方便：
赛博Psiber WireXpert超万兆线缆认证测试仪的彩色全触摸图形界面使得线缆认证变得非常简单方便。新型的双机控制技术（DCSTM）使得主副机具备相同的显示和测试能力，从而简化了测试操作。在现场进行认证测试 时，不管测试是由一人还是两人进行，测试人员奔走于线缆两端的时间都被压缩到了最少。
CAT 7A (Class FA ) 等级测试：
赛博Psiber WireXpert超万兆线缆认证测试仪是可以在国际标准所要 求的整个频率范围内，按标准所要求的测试精度对Class F 等级线缆进行线缆认证分析测试的仪器。不仅如此，WireXpert的专利测试技术还能够测试目前国际标准尚在制定中的支持40Gb/s和100Gb/s 速度网络的铜缆。
低成本的永久链路测试方案：
赛博Psiber WireXpert超万兆线缆认证测试仪的新型永久链路测试探头集高精度、方便性和低成本于一体。该探头包括无须更换 的主探头部分，以及可更换的低成本、高精度 的特制跳线。测试探头达到一定使用次数后，仅需更换跳线就可以继续使用。
多模和单模光纤认证：
WireXpert的光纤测试探头可以进行多模和单模光纤的双波长点对点认证测试。如果进行单机 测试，则一套WireXpert的两台单机均可独立进行测试，这提高了设备的使用效率，降低了测试成本。
突破性的测试架构：
赛博Psiber WireXpert超万兆线缆认证测试仪突破性的测试架构能够以极高精度在极宽频段上测试线缆。其特殊的高频测试引擎 能够在全部测试频率范围内超越第IV级测试精 度要求，同时其高速数字同步和处理技术能够使测试达到极高的速度。
外来串扰测试：
使用两套赛博Psiber WireXpert超万兆线缆认证测试仪就可以进行外来串扰（AlienCrosstalk）测试。这意味着测试人员既不需要使用特别的测试探头，也不需要携带计算机去现场，就可以方便的完成外来串扰测试。
测试标准:
- TIA -568-C.2 and TIA 1152 Category 5, 5e, 6, 6A
- ISO/IEC 11801, EN 50173ISO Class C, D, E, EA, FA
- 中国标准GB 50312-2007，Cat5、Cat5e、Cat6、Cat7
赛博Psiber WireXpert超万兆线缆认证测试仪技术指标:
| WirExpert系列技术指标 | ||||
| 线缆类型 | 局域网用屏蔽和非屏蔽双绞线（STP，FTP，SSTP和UTP）： | |||
| 测试标准 | TIA Cat5、5e, 6，6A、7A（草案）TIA：TR 24750
ISO/IEC 11801标准：Class C级、D级、E级、EA级、F级 EN 50173标准：D级、E级、Ea级、F级 中国大陆标准：GB50312-2007 Cat5、5e、6、7
|
|||
| 自动测试速度 | 完整的双向超六类双绞线链路自动测试时间：9秒或更少；双向自动测试ISO/IEC Class F 链路只需15秒 | |||
| 支持的测试参数 | （测试参数及测试的频率范围由所选择的测试标准所决定） 接线图、 长度、 传输时延、 时延偏离、 插入损耗（衰减）、 回波损耗，远端回波损耗 近端串扰、远端近端串扰 衰减串扰比(ACR-N), ACR-N @ Remote ACR-F (ELFEXT), ACR-F @ Remote PS ACR-F (ELFEXT), PS ACR-F @ Remote PS NEXT, PS NEXT @ Remote PS ACR-N, PS ACR-N @ Remote 综合外部近端串扰 (PS ANEXT) 综合外部衰减远端串扰比(PS AACR-F) |
|||
| 显示 | 带背景灯的无源彩色透射 LCD，触摸屏、屏幕尺寸5英寸 |
| 输入保护 | 能经受持续的电话电压和100mA的过流。偶尔的ISDN过压不会造成仪器损坏 |
| 便携包 | 黑色尼龙携带包 |
| 尺寸 | 主机与智能远端：23.2cm x 12.6cm x 8.67cm |
| 重量 | 1.4kg （未接测试模块时） |
| 工作温度 | 0°C至40°C |
| 保存温度 | -20°C至+60°C |
| 可操作的相对湿度（非凝结） | 0°C至35°C：0%至90% 35°C至45°C：0%至70% |
| 振动 | 随机，2g，5-500Hz |
| 震动 | 1米跌落试验，无论是否带有模块式适配器 |
| 安全 | CSA C22.2 No. 1010.1:1992 EN 61010-1第1版+修订1，2 |
| 污染级别 | IEC 60664中描述的2级污染，遵守IEC60950″信息技术设备安全性，1999″标准 |
| 高度 | 操作：4000米；保存：12000米 |
| EMC | EN 61326-1 |
| 电源 | 主机与远端：锂离子电池，7.4V，4000mAh 典型电池使用时间：12至14小时 充电时间（关机状态）：4小时（低于40°C） 交流适配器/充电器，国际版本：开关电源；输入90-264Vac，48-62Hz；输出15Vdc，1.2A（隔离输出） 主机中存储单元备用电池：锂电池 锂电池典型寿命：5 年 在0 °C to 45 °C 温度范围外电池不会充电 在40 °C and 45 °C 温度范围内电池充电效率会降低 |
| 支持的语言 | 英语、法语、德语、西班牙语、简体中文、日语、波兰语 |
赛博Psiber WireXpert超万兆线缆认证测试仪订购信息:
| 产品型号 |
产品名称 |
产品说明 |
| WX4500-FA | WireXpert FA等级缆线认证分析仪 (不含FA等级探头) |
含一台主机，一台副机，一对第6A类/EA等级通道适配探头， 一对第6A类/EA等级永久链路适配探头，以及第FA等级缆线认证分析软件注册码。可测试至第 6A 类/EA等级布线。如果和第FA等级探头 配合， 可以测试至第FA等级布线。 |
| WX350 | WireXpert CAT6类缆线认证分析仪 | 含一台主机，一台副机，一对第6类类/E等级通道适配探头， 一对第6类永久链路适配探头。可测试至第 6类/E等级布线。 |
