如何设置OTDR接入光纤/发射光纤

OTDR经常与发射光纤/光缆结合使用，也可能会使用接收光纤/光缆。发射光缆有时也称为“脉冲抑制器”或“虚拟光纤”，使OTDR能够在测试脉冲射入光纤后恢复过来。发射光缆还可以提供有关被测光缆第一个连接器的重要参考信息，用于确定其损耗和反射系数。通常情况下，第一个连接器位于光配线架（ODF）或接线板上。可在远端使用接收光缆，在被测光缆一端测量连接器（损耗和反射系数），从而确认被测光纤的连续性。

选择长度适宜的发射光缆取决于多个因素，包括：

› 要测量的光纤类型

› 要测量的光纤的最大长度，这会决定在OTDR内使用的最大脉宽

› ODF上的连接器类型

光纤类型

发射光纤的类型和几何特征应与被测光纤保持一致。对于单模光纤来说，如果被测光纤为G.655型，而使用的发射光纤为G.652型，可能会导致额外损耗。然而，如果能够记录并找出原因，则可以接受这些损耗。这对多模光纤尤为重要，因为发射条件必须稳定才能精准测量损耗，当两条多模光纤纤芯大小不同（分别为50 μm和62.5 μm）时也是如此。

此外，应对发射光纤的端面进行很好的研磨。不应有任何内部熔接，否则会直接增加连接器的总损耗。

脉宽

因此，如果您计划使用的脉宽为5000 ns，发射光纤的长度应为600 m (5000除以10，然后将结果加上20%）。所以，1 km长的发射光缆在各种情况下都足以满足需求。然而，如果您要使用10 μs脉宽，这段发射光缆会过短，低于要求的1.2 km。

在PON/FTTx MDU测试中，会使用不超过500 ns的脉宽。因此，150m-300 m长的发射光缆可满足需求。

连接器类型

使用发射光缆的主要目的是将ODF连接器隔离开来，以测量其损耗和反射系数。因此，根据所选发射光纤，正确端接ODF至关重要。如果网络是SC/UPC型，而发射光纤是FC/UPC，使用“3 m跳线”连接SC/UPC会导致在ODF测量两对连接器，而这是不可取的。

因此，可能需要准备多个发射光纤，以便测试光纤网络。因为大多数OTDR的的发射端口比较固定（如SC/APC输出端口），所以可使用从SC/APC到xx/xPC的各种转接跳线。脉冲抑制器/发射引纤的另一个重要用途是尽可能减少OTDR连接器的使用次数，最终降低损坏OTDR连接器的风险并延长连接器使用寿命。

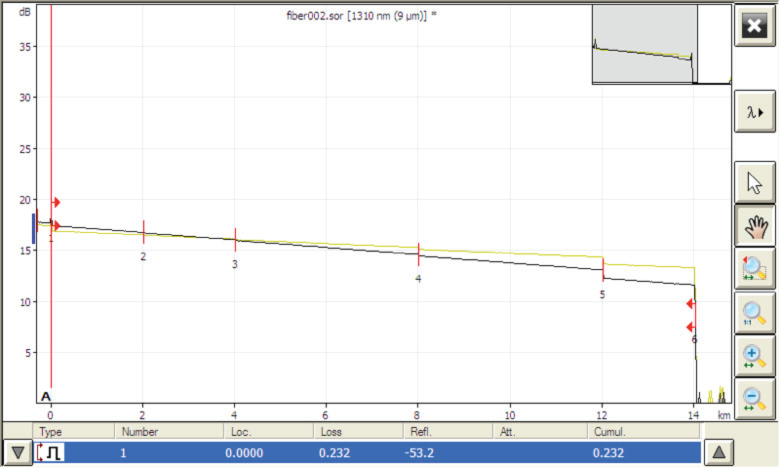

在不使用发射光缆测试光纤链路时，结果只会显示第一个（对）连接器的反射系数。这会导致出现问题，因为反射系数与两对（OTDR和ODF）有关，而结果却没有将与ODF连接有关的损耗计算在内。

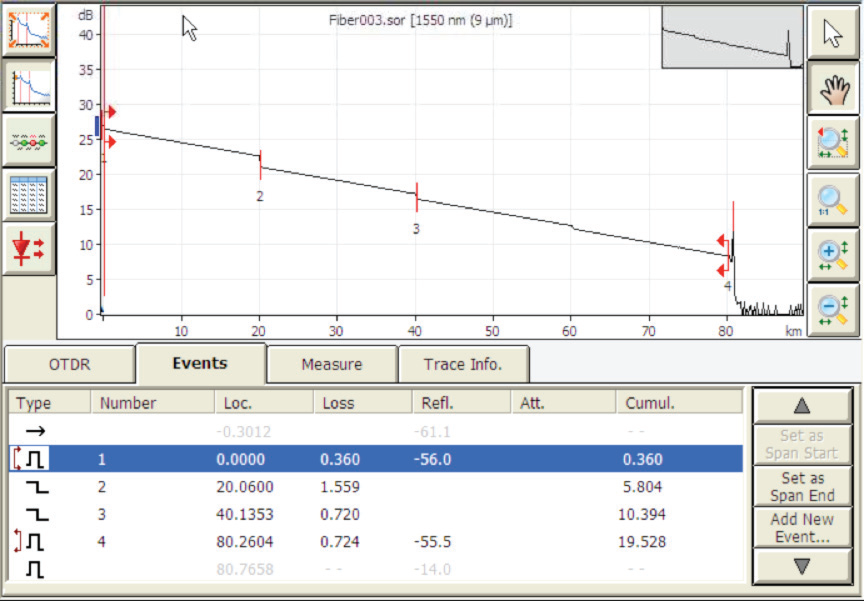

图2：使用300 m发射光缆进行测试，相应调整起始零点

在图2中，使用300 m发射光缆，并将起始零点调整300 m，以显示ODF连接的损耗和反射系数。

图3：使用300 m发射光缆、500 m接收光缆进行测试，并相应调整两者的起始零点

在图3中，使用发射和接收光缆以显示ODF连接的损耗和反射系数。
图4：使用过大脉宽示例

在上述例子中，使用的发射光缆长300 m，且脉宽过大，结果是脉冲超过发射光缆。因此，也就失去了优势，而网络也比应有的值长出300 m。在超过90 km时，1550 nm/1625 nm比较常用，以允许检测宏弯。如果不要求检测宏弯，目前的做法是使用1550 nm。

结束语

除了使OTDR能够在测试脉冲射入光纤后恢复过来之外，使用发射光纤在确定被测光缆损耗和反射系数方面也非常重要。然而，要获得理想结果，必须选择合适类型和长度的光纤，以及脉宽和隔离ODF连接器所需的光缆端接方法。如果将这些因素都考虑在内，并在需要检测宏弯时考虑动态范围，可更精准地测量插入损耗和反射系数，并优化OTDR的长期性能。
