DTX-1800测试需要的耐克森七类模块GG45介绍

DTX-1800测试需要的耐克森七类模块GG45介绍,耐克森GG45模块是一个由Nexans耐克森发展的高速CAT7 LAN布线连接器,这个布线系统在2001年被标准化为IEC60603-7-7,随后被选择作为全世界的CAT7布线标准ISO11801。GG45的概念核心是连接器内部的导体接触点。GG45在研发中,为了Cat.7传输,在RJ45上增加4个连接触点。如果插入RJ45水晶头,GG45插座的8个触点工作,传输100~250MHz。如果插入GG45插头,GG45插座的全部12个触点工作,传输最高600MHz。
即GG连接器集两种功能于一体(完全满足RJ45和600MHz),完全反向兼容,满足Cat5, Cat6和Cat7的所有设备,它有两个工作模式: 模式 1—— Cat. 6 IEC 60603-7-4 RJ45 up to 250 MHz 模式 1—— Cat. 7 IEC 60603-7-7 up to 600 MHz。

1999年7月,在ISO/IEC JTC1/SC25/WG3国际线缆委员会第27次会议上,通过了用于Class F/Category 7布线到600MHz的技术标准IEC-60603-7数据接口(GG45)。

2002年月27日正式宣布:IEC 60603-7-7所采用的GG45数据连接器是唯一的Cat7接插连接器,并向后兼容Cat. 6和Cat.5。

1、GG45的概念

GG45的概念核心是连接器内部的连接。GG45在研发中,为了Cat.7传输,在RJ45上增加4个连接触点。在插座内部,有一个活动的开关。这样,通过GG45插座内部的转换机构来接线。
如果插入RJ45水晶头,依照使用的线缆,8个活动的触点传输100~250MHz。该组合开关是牢固和机械可靠的。甚至超过1500次的插头循环插拔(RJ45连接),实际上不接触开关。RJ45水晶头的离开也不会对插座产生任何影响。

2、集两种功能于一体: Cat. 6 和 Cat. 7

作为集两种功能于一体的连接器(完全满足RJ45和600MHz),这种数据连接器GG45完全反向兼容和满足Cat5, Cat6和Cat7所有的设备。如果你今天投资GG45用于Class E 和 F,与Class F布线系统相比,相当于投资:为了满足目前工作区的目的,例如,你继续使用常规的RJ45跳线。如果必要,你可以在工作区投资Category 7跳线。
模式 1: Cat. 6 IEC 60603-7-4 FJ45 up to 250 MHz。
模式 2: Cat. 7 IEC 60603-7-7 up to 600 MHz。

3、保障未来与向后兼容

通过简单的跳线替换,数据连接器GG45允许经济的迁移从Cat. 5e和6到Cat. 7。这就需要作出及时使用Class F布线决定:是否直到使用时才会为性能买单。

4、兼容性列表

插座 插头 线缆 通道性能
GG45 GG45 600 MHz 600 MHz
GG45 GG45 250 MHz 250 MHz
GG45 RJ45 600 MHz (依据 RJ45性能)
RJ45 GG45 600 MHz 不兼容

5、灵活的适应我们-可以安装在配线架、信息面板、数据端口集中的接线板!

选择在于你自己:通过适配支架,数据连接器GG45插座可以安装在特别设计的GG45配线架和输出口面板上-或组合安装在数据端口集中的接线板上。

6、标准工作环境,易于安装

GG45由于采用标准化的技术,能够应用于标准的信息面板和地脚插。它采用的安装技术基于目前现有的Cat. 5 和Cat. 6安装技术。通过360。屏蔽,它的EMC防护罩提供最优化的EMC防护。

7、上佳操作特性——被认证的结论

通过测试,GG45结构具有非常优秀的性能,满足Class 和 F标准。甚至于它的最差的4对连接点,Cat. 6 和Cat. 7仍然有高的NEXT余量。

8、谁需要 Class E和F系统

如果你为了保证未来和系统留有足够的余量,这个问题的回答是显然易见的:人人需要!你看看现在的标准Cat. 5/Class D 即将被出局。用于1000Base-TX 标准规定了4657-1 of ANSI TIA/EIA-854 需要Class E布线。形成对比的千兆以太网标准1000Base-T一直使用到现在。标准规定分别用2对线发送和接收,也就是说,它支持千兆以太网俭约化要求(称为“廉价的快速以太网”)。作为基础单元的1000 Mbit/s (CB1G),  ATM(异步传输论坛组织)标准af-phy-0162000,Class D/Cat.5布线系统是不支持的。由于应用的需求将Class F提到议事日程。关键点:通过Class F (ISO/IEC CD 14165-114),满足使用于TP和Fibre通道的标准。无论如何,通过铜缆,所有最大的议题是10 GbE:在IEEE 802.3al,通过了Class E (approx. 60m)和Class F (100 m)满足10 GbE需求。

9、Class F 和多种应用

GG45按照目前的设计是工作区信息网络的连接。它的概念可以延伸到未来可以满足各种新功能的需求。

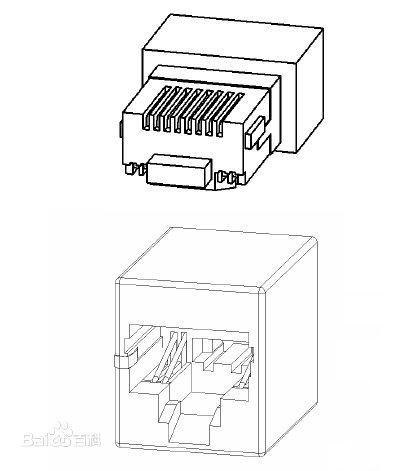

10、GG45插座设计分解图



结束语:

GG45布线系统提供了一个性能优越的潜在的投资:当你最初使用它时,你可以用RJ45跳线与GG45插座相连。如果几年后,对于局域网有了更高的要求,你可以简单的用GG45跳线更换RJ45跳线,将系统升级到Class F系统。最大的特点是:升级办法是通过网络使用者自己来进行。

通过这种即时性投资,网络成本大大下降(主要是工作区跳线)。你的投资保险是通过全世界性的产品标准来保证。即使最差情况下,也保证有卓越的电气性能。系统提供15年质量保证。这些年,在网络使用上,未来实在难以预料。在网络的投资上和未来的保证是你期待吧,你现在确实需要投资Class F系统。现在,我们欢迎你投资Class E和F的GG45布线系统。

附则: GG45数据连接器性能指标
● 壳体材料:铸铝合金
● 结构材料: PC
● 接触簧片: 锡磷青铜镀金
● 接触方式: 12根金线,360°环绕屏蔽

● 标准支持:满足EN 50173, ISO/IEC 11801-2, Class D, E (所有线对), Class F (线对1/2-7/8), EN 50173 -2  Class F (600 MHz), EN 55022 Class B (辐射)和 EN 50082-1 (抗干扰)

● 类别: 信道和永久链路通过 Class D, D+, E+ / F (pr EN 50173 –2,pr ISO/IEC 11801版本2)
● 电气性能:接触电阻< 4.3 mΩ;绝缘电阻>500M;耦合电阻(在10 MHz)<80 m2
● 兼容性:GG45制订为7类连接器标准,向下兼容5e、6类标准。作为RJ45系统,完全满足Class E 250 MHz;作为GG-GP系统,匹配S/STP屏蔽线缆系统,线对1/2-7/8 满足 Class F 600 MHz。
● 机械性能:插入力350 g;拔出力 15 0g,插拔循环> 1000
● EMC: 满足 EN 55022 Class B (辐射) 和EN 50082-1

当然现在对于GG45的七类布线系统也有相应的测试方案,DTX-1800和DTX-GG45-KIT就可以实现7类布线GG45的测试要求了。
