【MT-8200-60A】智能数字模拟音频查线仪IntelliTone Pro200

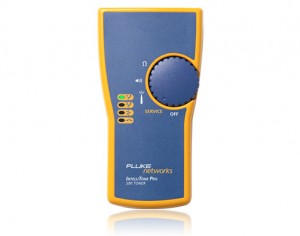

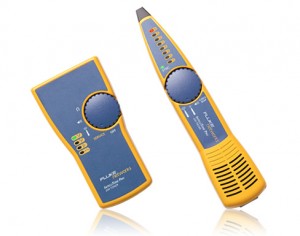

数字和模拟音频共同存在于一个工具中。 当今的媒体网络比以往任何时候都更加多元化。多数建筑物都同时拥有电话、双绞线数据、同轴电缆和安全/警报线。要检验这套多样的布线类型组合的布线和端接类型是否正确，就需要针对不同频率、连接器类型和工作环境优化的工具。迄今为止，还没有哪款工具能够联合适当的技术，跨越所有铜介质类型，适用于所有环境。IntelliTone Pro 通过联合最尖端的数字和模拟信号而改变了这种情况，它可以虚拟定位和检验各种铜电缆，无论应用或环境如何。 使用数字信号的时机 IntelliTone Pro 的数字编码信号应主要用于高级数据线缆（Cat 5e/6/6a）和主动网络环境。该信号采用高频率，匹配线缆设备按照设计传送的较高频率数据。这样，该音频就能够抑制以太网交换机的干扰数据信号和侵入性的低频端接。这样，在安装和故障处理过程中，局域网布线技术人员便可以快速找到正确的电缆。 数字音频发生器也很有帮助，它可以在定位电缆后显示电缆布线图，以及检查短路、开路和错线。IntelliTone Pro 200 探头拥有 RJ45 输入端口和线对表功能， 可以直接插入到接线板或墙壁端口中。此布线图测试的好处是双倍的。它可以消除音频发生器和电缆检测仪的需要，以及提供 100% 的确认找到正确的电缆。 何时使用模拟信号 IntelliTone Pro 的 SmartTone 模拟音频可用于语音级电缆（Cat 3 及以下）以及同轴电缆、安全/警报和扬声器接线。这些电缆针对较低频率传输进行了优化。因此，使用低频音频更容易将其定位。它还应用于电子设备的干扰相对较小的情况下。在干扰较大的环境下，使用数字音频可能会更好。 在安装期间，使用 SmartTone 模拟音频无需费心猜测独立线对的定位。每次被测线对一起短路时，SmartTone 模拟信号都会改变“歌声”。这样，电信技术人员就可以在将单个线对插入插座或接线盒前或在诊断音频传输问题时对它们进行准确判别。

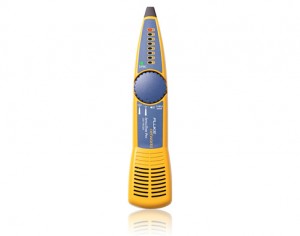

IntelliTone Pro 音频发生器利用双绞线电缆的独有特性，生成可使信号流失影响最小的平衡信号。IntelliTone™ Pro 探头中的智能数字信号处理，可通过音频和 LED 可视指示灯清楚地识别该信号，可帮助您从线束或接线板中快速隔离出正确的电缆。IntelliTone™ 使电缆位置不再混淆，您可依靠一次性弄清电缆的正确位置。 隔离单独的线对 由于线对之间的信号流失，使用传统的模拟音频发生器和探头几乎无法实现精确的线对隔离。因此，线对通常一开始就会被错误地布线或端接。重新处理错误的端接或部署新线路往往会浪费大量的时间和金钱。IntelliTone Pro 的 SmartTone 模拟技术通过在定位被测线对时提供最终确认，从而消除了盲目的猜想，提高了准确度。一旦测试线对短路，音频信号即会发生节奏变化。而且差异非常明显。

检验电缆连通性

现代网络设备对于连接到其端口上的电缆均使用了积极的终止方案。这种终止在降低电缆噪音和串扰的同时，还吸收了模拟的音频信号，使模拟音频探头无法检测到所连接的电缆。因此，通过模拟技术定位未标识的网络往往需要花费数小时的时间。与模拟信号不同，IntelliTone 数字信号即使在普通模式的终止中也会保持强劲。并且，IntelliTone Pro 音频发生器可自动探测单独的电缆导体，因而能快速、有效、安全地在活动网络中定位电缆。

识别电信服务

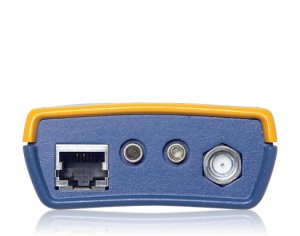

服务 – RJ45 插座为数据通信插座、电话插座还是空闲插座？IntelliTone Pro 200 音频发生器消除了在查找某个活动插座或提供正确服务的插座过程中的盲目性。LED 可清楚识别当今网络上找到的常见服务，包括电信和数据通信服务以及 10/100/1Gb 以太网链路。 电信故障处理 – 使用 IntelliTone Pro 100 和 200 音频发生器上的线路 1 通断情况和极性测试，来检查电信服务。IntelliTone Pro 200 音频发生器添加了线路 2 故障排除。通过内置通话电池功能确认电信线路。

验证以太网服务

音频 – 执行移动、添加和变更时，IntelliTone 可轻松实现，对设备机柜中电缆的快速定位。在信号流失情况下，可快速隔离未连接的电缆。 线对表 – IntelliTone Pro 200 探头具有线对表 (CABLEMAP) 功能，可识别双绞线布线中常见的电缆错接情况。TLA 568 接线拥有的完整按针检验功能可准确识别开路、短路或错线线路。LED 指示灯及其独特的音频可清晰地指示错线线路。通过内置的线对表功能，无需携带独立工具或返回远端，即可以使用电缆检测仪来替换音频发生器。IntelliTone Pro 200 工具包是一个一体化工具，可定位和映射 5 类电缆（即使电缆被插入交换机中），并且还可在移动、添加和变更之后检验链接服务。 验证以太网服务 – 链路脉冲是否正确，或是否因上行链路端口电缆交换而反接，或是否支持 MDIX？识别办公室壁板上的有源以太网服务。LED 指示灯可清晰指示以太网链路连通性是正常、反接还是 MDIX。

电缆音频检测提示

IntelliTone Pro 数字音频系统的优化目前的在于，现代网络设备和 5 类线缆中的音频生成。为实现这个目标，IntelliTone 采用了无线电射频和数字音频数据包，后者可通过多种音频发生方法来驱动所有 4 线对。 数据通信网络利用 IntelliTone Pro 音频发生器和探头来实现移动、添加和变更。 近年来，结构化电缆的安装已拥有统一标准。TIA-568A 标准要求，所有工作区域布线时必须使用至少两个插座，并采用 4 对 100 欧姆双绞线进行水平布线。这通常会包含 2 或更多直接从墙壁插座连接至接线板 Cat5e 电缆。 接通 IntelliTone 数字音频系统采用 8 位模块插座。这允许音频发生器通过附带的跳线插入到墙壁插座中，或者如果墙壁插座已连接但被阻隔，可将跳线从电脑中拔出，直接插入音频发生器中。 墙壁插座通常无标识或存在错接。而且 8 位模块插座可用于数据或电信服务，也容易增加混乱。 服务标识提供了第一条线索。 IntelliTone Pro 200 单调发生器拥有服务标识功能，可对服务在线路中的出现作出显示。当插入墙壁插座时，它会提供第一个指示，告知在机柜哪个地方寻找电缆。4 位插座一定为电信服务，而 8 位插座则既可以是电信连接又可以是数据（网络）连接。判断电信服务的存在通常可以查找 110 块上的信号，后者实时连接到电话系统上。 以太网的存在则表明连接处于激活，且良好地位于从配线板到交换机的跨线上。如果连接在随后打开，则可能发生未接通或未连接现象。如果打开的 LED 熄灭，则表示音频发生器正在检测插座中心插针的连接。这可能是未插入的网络设备或未识别的服务。 在机柜中定位 通过探针在接线板上插座之间的移动，可以将音频发生器定位到未接通的连接上。将黑色探针头插入插座，在定位模式下读数通常为4-6。正如 LED 显示屏中显示的一样，附近的插座和电缆将显示出较低的信号水平。 如果办公室内服务标识表明是以太网连接，用户应探测那些跳接到活动网络设备的电缆。这通常是为了获取音频电缆上的 7-8读数。 一旦定位到电缆，IntelliTone Pro 200 探头会提供线对表以确保正确的针对针接线。通过将跳线从交换机上拔出，或将跳线插入接线板插座，即可检验完整的端对端接线是否存在开路、短路或错线情况。 在空间狭小或存在信号流失时，隔离 位置可帮助消除信号流失，并通过强度更高 LED 提供更多的等级。通过提供一组不同的 LED 强度水平，这将有助于将音频电缆或插座同其周围的电缆或插座区分开来。此外，线对表功能通常可提供确定的音频电缆指示。 从机柜到办公室插座的音频检测 有时，音频检测的执行顺序可以是从接线板到办公室插座。如果插座之间距离很近或不易将探针插入插座，那么可能只会有一两个等级的信号强度差异。如果需要对极近的插座进行更多的区分，可使用较短的跳线，在插座间移动时探测电缆以有效地隔开插座。然后，利用 IntelliTone Pro 200 探头的线对表功能，使用相同的跳线来检验正确的电缆。 使用 IntelliTone 进行电信移动、添加以及变更 多数办公室设施都会包括一个或多个数据和电话装置。在电信方面，可能存在多种插座和布线方案，从 4 位墙壁插座上的一对到从 8 位置模块插座连接到终端块的 4 对不等。 接线方案 办公室内，墙壁插座可以是 6 或 8 位，其中 6 位插座具有 4 或 6 插针。水平布线可使用 1、2、3 或 4 对，电缆类别从 3 类到 5 类不等。在机柜中，水平布线通常在 110 块上终止，或以往站点的 66 块上终止。如果 PBX 为主配线架 (MDF)，可以将块直接连接到 PBX，或如果 PBX 为中间配线架 (IDF)，可以将块交叉连接到其它位置。根据 TIA-568A 标准，当前做法包括一个办公室的 8 位插座，该插座有 4 对 100 欧姆双绞线被连接到 110 块。 插入到插座 IntelliTone 单调发生器配有一个 8 位模块插座，接受 4、6 或 8 位公插头。随附的 4 和 8 位跳线允许将音调发生器插入到墙壁插座中。 如果墙壁插座虽已连接但被阻隔， 可将跳线从电话上断开，并将 4、6 或 8 位的公插头直接连接到音调发生器的母插座中。 插入到 66 或 110 块 音调发生器与线对的连接有多种方法。附带的鳄鱼测试导线实现了裸线连接的可能性。对于穿孔线，Networks 提供了 MT-8203-20，这是一款电信的 5 路鳄鱼导线组，配有钉床。 电信 5 路鳄鱼导线组还针对刀片型终端提供了 U 型前端，以安全地连接到 66 块。此外，它还可使用 66 快速线夹，通过 8 位模块插头连接到音调发生器。 对于 110 块，可将标准 1 对 110 到模块插头跳线直接插入到音调发生器模块插座中。 此外，还可提供多种 110 测试适配器，以提供连接到音调发生器的模块插座。   隔离单独的线对 IntelliTone 数字信号在电缆中的线对之间会出现巨大流失。Cat 3 线缆尤其如此。基于这个原因，建议使用 IntelliTone 的模拟模式来隔离单独线对。 由于 SmartTone™ 模拟模式可以在被测线对发生短路时改变音调节奏，因此应该使用。如被测线对未终止，铜导体之间的相互接触可引起暂时短路。出现这种情况时，音调节奏将发生变化，以指示已找到正确的线对。如果线对在 66 或 110 块终止，可能会需要使用绝缘钳将线对短路。 在配线架中 在机柜中，电信插座通常会 110 块上终止。如果 PBX 为主配线架，可以将块直接连接到 PBX，或如果 PBX 为中间配线架，可以将块交叉连接到其它位置。根据 TIA-568 标准，最近的装置越来越多地在办公室中包含了 RJ-45 插座，配备在 110 块上穿孔的所有 4 线对。用针头接触电缆，使其绝缘或形成金属接触，对电缆进行定位。 一旦定位电缆之后，即可使用标准的 110 到 8 位跳线和 IntelliTone Pro 200 探头的线对表功能检验办公室线路中的开路、短路和错接情况。电缆可按 TIA-568A、TIA-568B 或通用服务分类代码 (USOC) 格式在 1、2 和 4 线对 110 连接中使用。线对表结果将显示跳线与布线方案匹配时正确顺序，包括 TIA-568A、TIA-586B 和 USOC。 IntelliTone Pro 探头支持用手指实现接触的传统做法。通常可在 66 块上完成，不过也可以通过金属物体，使用 110 连接来实现接触。使用身体传输信号是一种良好的做法，它可使探头离开噪音源，并能在金属接触可行时识别单独的线缆。 在活动的 PBX 系统中定位电缆 某些 PBX 线路会产生 IntelliTone 工作频率的信号，这时 SYNC LED 会发出红光并闪烁。这种情况下， IntelliTone 在区分 PBX 信号和 IntelliTone 信号上可能会有些困难。因此，也再次建议您使用 IntelliTone 的模式模式来实现这种区分。确保 IntelliTone Pro 音调发生器和 IntelliTone Pro 探头均处于模拟模式下。 完成移动、添加、变更 返回到办公室检索音调发生器时，可通过 IntelliTone Pro 200 音调发生器的服务标识功能快速检验正确插座上相应的服务。在连接电脑或电话之前，您可以检验包括数据通信或电信服务在内的跳线和连接是否正确。
